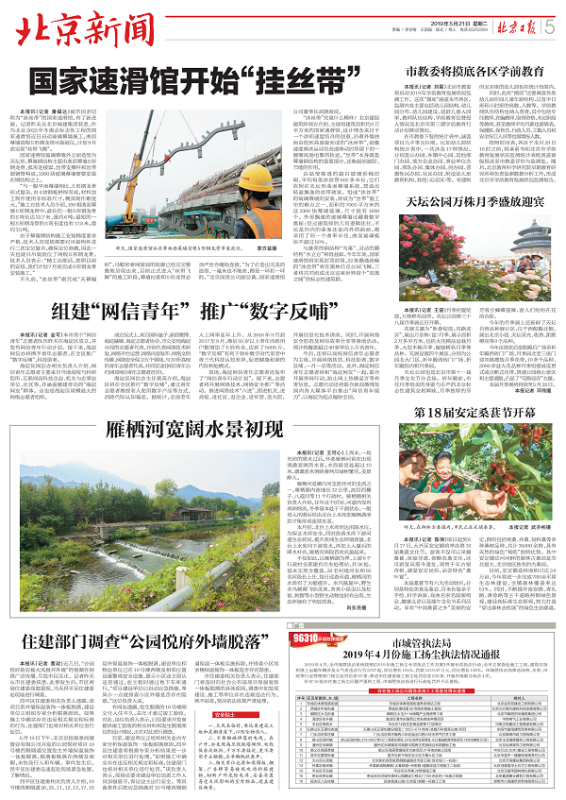

国家速滑馆开始“挂丝带”

来源：北京日报  2019年05月21日

本报讯（记者 潘福达）被市民亲切称为“冰丝带”的国家速滑馆，有了新进展。记者昨天从北京城建集团获悉，作为北京2022年冬奥会标志性工程的国家速滑馆近日启动玻璃幕墙施工，曲面幕墙首根S形钢龙骨吊装就位，计划9月底实现“丝带飞舞”。

国家速滑馆玻璃幕墙外立面造型为天坛形，幕墙钢结构主要由曲面幕墙S形钢龙骨、弧形连接梁、丝带支撑杆和丝带圆钢管构成，3360块玻璃幕墙便要安装在钢结构之上。

“与一般平面幕墙相比，S形钢龙骨形式复杂，由4块钢板拼焊而成，材料加工制作使用非标准尺寸，模具制作难度大。”施工方技术人员介绍，160根曲面幕墙S形钢龙骨中，最长的一根S形钢龙骨的S弯长达32.7米，重约6吨；最短的一根S形钢龙骨的S弯长度也有17.8米，重约3.5吨。

由于幕墙钢结构施工安装精度要求严格，技术人员现场需要对吊装构件进行二次定位复合，确保定位准确，因此一天也就只吊装就位了两根S形钢龙骨。技术人员表示：“精工出细活，按照目前的安排，我们计划7月底完成S形钢龙骨安装施工。”

不久前，“冰丝带”刚完成“天幕编织”，马鞍形索网屋面的轮廓已经完完整整地呈现出来，目前正式进入“丝带飞舞”的施工阶段，幕墙拉索和S形龙骨必须严丝合缝地连接。“为了打造出完美的造型，一毫米也不能差，都是一环扣一环的。”北京国资公司副总裁、国家速滑馆公司董事长武晓南说。

“冰丝带”究竟什么模样？北京建院建筑师郑方介绍，主场馆建筑面积约8万平方米的国家速滑馆，设计理念来自于一个冰和速度结合的创意，沿着外墙曲面由低到高盘旋而成的“冰丝带”，就像速度滑冰运动员高速滑动时所留下的一圈圈风驰电掣的轨迹。“丝带”本身既是幕墙钢结构的重要部分，还能起到遮阳、节能的作用。

由晶莹剔透的超白玻璃彩釉印刷，平均每条冰丝带600多米长，它们依附在天坛形曲面幕墙系统，营造出轻盈飘逸的丝带效果。组成“冰丝带”的玻璃幕墙的安装，将成为“丝带”施工中的难点之一，面积约7000平方米的这3360块幕墙玻璃，尺寸就有1680个。外形飘逸的玻璃幕墙还藏着数字奥秘：经过建筑师的几何逻辑优化，不论是向内的曲面还是向外的曲面，都采用了同一个曲率半径，曲面玻璃板块不超过50%。
